VANNE PAPILLON ENTRE BRIDES – CORPS FONTE DUCTILE – ACTIONNEUR ÉLECTRIQUE 400 V TRIPHASÉ – COMMANDE MANUELLE DE SECOURS

VANNE PAPILLON ENTRE BRIDES – CORPS FONTE DUCTILE – ACTIONNEUR ÉLECTRIQUE 400 V TRIPHASÉ – COMMANDE MANUELLE DE SECOURS

Cette vanne papillon motorisée assure l’ouverture et la fermeture des réseaux de fluides compatibles par commande électrique tout-ou-rien. L’ensemble associe une vanne entre brides, un réducteur et un actionneur électrique avec commande manuelle de secours.

Son corps en fonte ductile EN-GJS-400-15 reçoit un papillon en fonte ductile nickelée ou inox 316, ainsi qu’une manchette en EPDM chaleur ou EPDM version ACS fournisseur, selon la variante sélectionnée.

Caractéristiques principales

• Alimentation : 400 V triphasé – 50 Hz.

• Commande électrique tout-ou-rien.

• Commande manuelle de secours.

• Étanchéité bidirectionnelle.

• Actionneur équipé de deux contacts de fin de course, deux limiteurs de couple, une résistance de chauffe et un indicateur visuel de position.

• Protection annoncée de l’actionneur : IP68.

• Face à face de la vanne suivant EN 558 série 20.

Gamme disponible

Le kit de motorisation est sélectionné selon le diamètre et la pression de la variante.

Repérage des références

Exemple : VP16FE400CH-0500

• 16 : PN16.

• F : papillon fonte ductile nickelée ; I : papillon inox 316.

• E400 : motorisation électrique 400 V triphasé.

• CH : EPDM chaleur ; absence de CH : EPDM version ACS fournisseur.

• 0500 : DN500.

Choix et installation

L’ensemble convient aux applications de pompage, d’irrigation et de traitement des eaux ou autres fluides compatibles avec les matériaux retenus.

Avant commande, confirmer l’alimentation électrique, le perçage des brides, les conditions de service et l’encombrement total de l’ensemble motorisé. Le montage et l’accouplement du kit doivent être validés par le fournisseur.

Pour une utilisation en eau potable, demander le justificatif ACS correspondant à la version effectivement fournie.

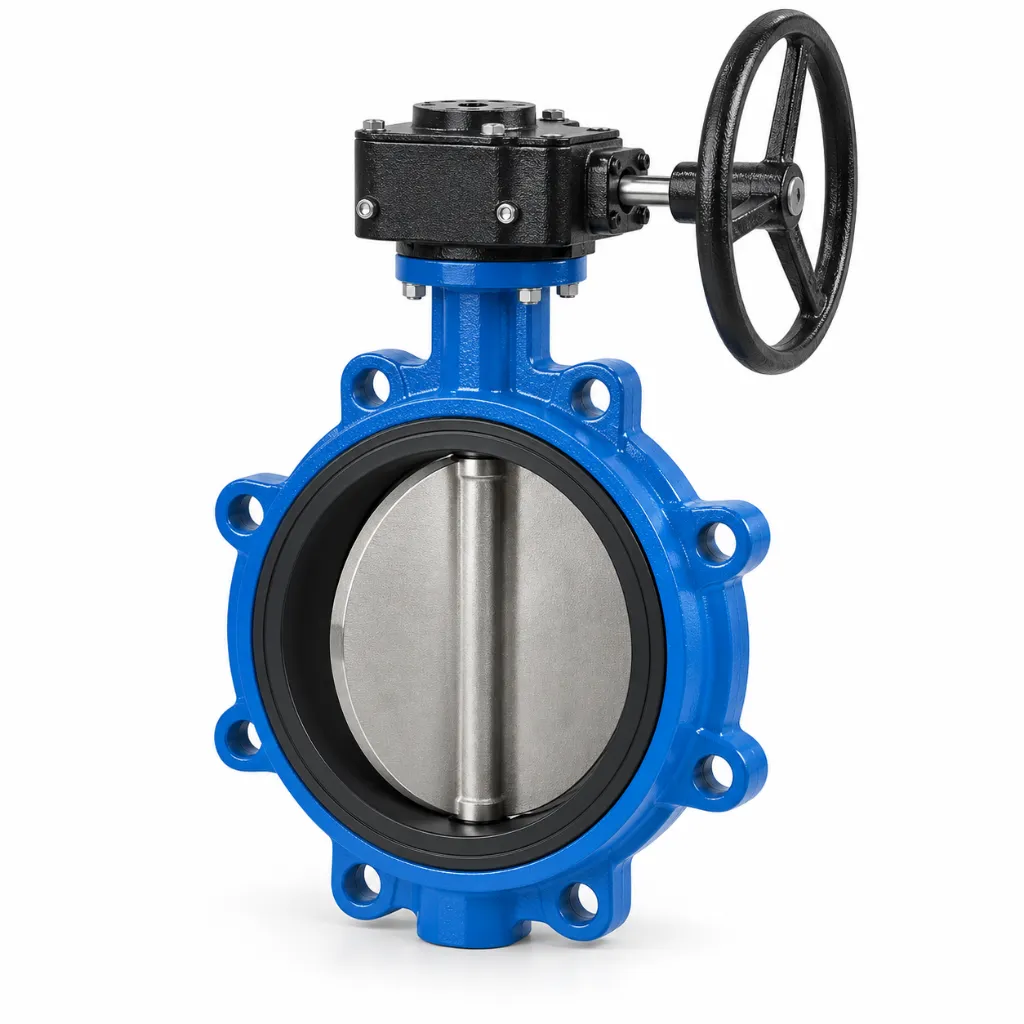

Image non contractuelle.
