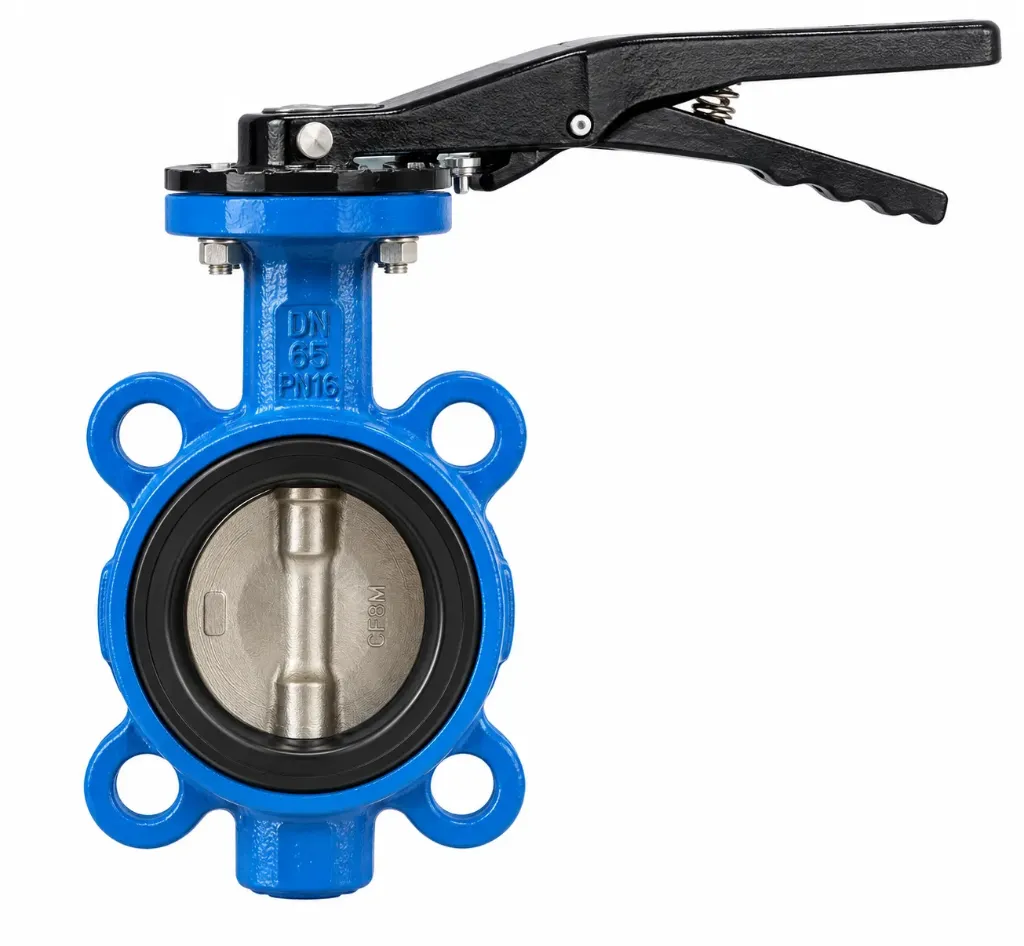

VANNE PAPILLON WAFER PN16 – CORPS FONTE DUCTILE – PAPILLON INOX 316 – COMMANDE PAR POIGNÉE

VANNE PAPILLON WAFER PN16 – CORPS FONTE DUCTILE – PAPILLON INOX 316 – COMMANDE PAR POIGNÉE

Cette vanne papillon à montage entre brides permet l’isolement des réseaux de fluides compatibles avec ses matériaux. Son corps en fonte ductile, son papillon en inox 316 et sa commande manuelle par poignée constituent une solution compacte, disponible avec quatre types de manchettes.

CARACTÉRISTIQUES TECHNIQUES

• Corps : fonte ductile EN-GJS-500-7 (GGG50).

• Papillon : inox CF8M, correspondant à l’inox 316.

• Commande : poignée 3F.

• Montage : Wafer, entre brides.

• Raccordement : brides PN10/16, ASA 150 et JIS 10K.

• Pression de service annoncée : 16 bar.

• Option ATEX : sur demande.

MANCHETTES DISPONIBLES

DIMENSIONS ET VARIANTES

DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 et DN300.

La première taille fabricant DN32/40 est codifiée DN40 dans la gamme AZ INDUSTRIE. La gamme comprend 40 variantes, selon le diamètre et la manchette.

Référence  : VPW16P-[EPDM / NBR / FPM / SIL]-[DN sur quatre chiffres].

Exemple : VPW16P-NBR-0125 pour la version Nitrile DN125.

PRÉCAUTIONS D’UTILISATION

Choisir la manchette selon le fluide et la température de fonctionnement. La mention PN10/16 concerne le raccordement entre brides ; elle ne remplace pas la vérification des conditions de service.

Pour une utilisation en eau potable, vérifier l’agrément de la référence et de la manchette retenues avant installation.

Image non contractuelle. Le visuel marqué DN125 représente un exemple de dimension.
