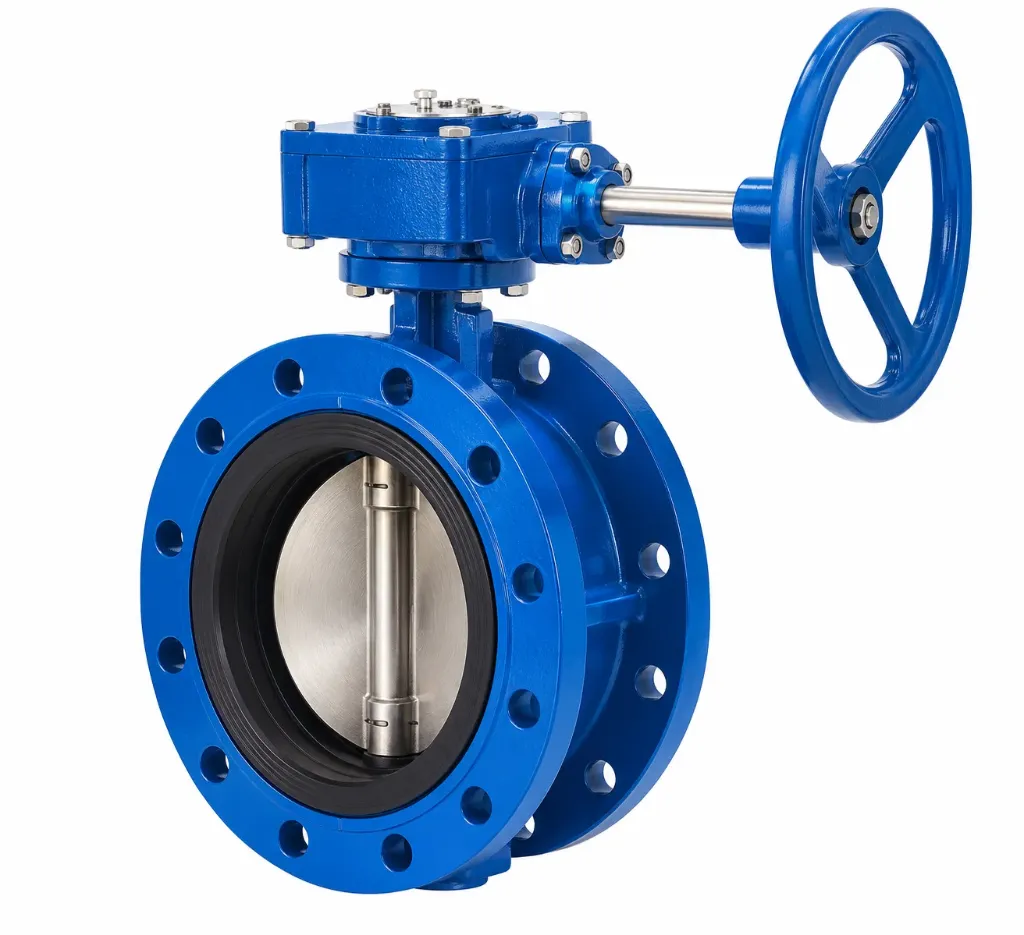

VANNE PAPILLON DOUBLE EXCENTRATION À BRIDES – ARBRE SEC – AVEC RÉDUCTEUR MANUEL.

Vanne papillon industrielle double excentration, à raccordement à brides, destinée principalement aux réseaux d’eau, d’adduction, de distribution et aux installations industrielles de grande dimension.

Sa conception à arbre sec limite le contact de l’arbre avec le fluide et contribue à réduire son usure. La double excentration diminue les frottements entre le disque et le siège pendant les manœuvres, favorisant une étanchéité durable et un couple de fonctionnement réduit.

La vanne est équipée en standard d’un réducteur mécanique manuel IP67 avec volant et indicateur de position. Sa bride supérieure normalisée permet également l’adaptation d’une motorisation selon les besoins de l’installation.

Caractéristiques principales :

• Construction : vanne papillon double excentration
• Raccordement : à brides
• Gamme : DN80 à DN1600
• Pressions nominales : PN10 / PN16
• Corps et disque : fonte ductile EN-GJS-500-7 (GGG50)
• Arbre : inox 420
• Siège métallique : inox 304
• Joint d’étanchéité : EPDM
• Arbre sec, sans contact direct avec le fluide
• Étanchéité bidirectionnelle
• Réducteur mécanique manuel IP67
• Indicateur de position
• Visserie inox 304
• Revêtement époxy poudre cuit au four : 250 µm
• Bride supérieure ISO 5210 pour adaptation d’un actionneur électrique
• Température maximale de service : +80 °C
• Paliers autolubrifiants, sans entretien

Applications : réseaux d’adduction d’eau (AEP), distribution et stockage d’eau, stations de pompage, traitement de l’eau et réseaux industriels.

Variantes disponibles : 42 configurations combinant les diamètres DN80 à DN1600 et les pressions PN10 / PN16.

Important : sélectionner le DN et la pression nominale PN10 ou PN16 correspondant aux caractéristiques du réseau. Les dimensions, poids et configurations peuvent varier selon la variante sélectionnée.
