VANNE À OPERCULE À BRIDES – FONTE DUCTILE – OPERCULE REVÊTU EPDM – SÉRIE COURTE F4 – MOTORISATION ÉLECTRIQUE 400 V TRIPHASÉ – PN16

VANNE À OPERCULE À BRIDES – FONTE DUCTILE – OPERCULE REVÊTU EPDM – SÉRIE COURTE F4 – MOTORISATION ÉLECTRIQUE 400 V TRIPHASÉ – PN16

La vanne à opercule motorisée VO16F4E400 assure l’ouverture et la fermeture des réseaux d’eau par commande électrique à distance. Son actionneur multitours fonctionne en Tout ou Rien (On/Off), sous une alimentation 400 V triphasé, 50 Hz.

Son corps et son chapeau en fonte ductile GGG50, associés à un opercule revêtu d’EPDM, offrent une construction robuste pour les installations d’adduction d’eau, d’irrigation et de traitement de l’eau. La conception à tige non montante et l’encombrement court F4 facilitent son intégration dans les réseaux.

Caractéristiques principales

• Corps et chapeau : fonte ductile GGG50.

• Opercule : fonte ductile revêtue d’EPDM.

• Tige : inox AISI 420.

• Joints : EPDM.

• Pression maximale de service : 16 bar.

• Température de service : −10 °C à +80 °C.

• Raccordement : brides selon EN 1092-2, perçage PN10/PN16 selon le diamètre et la configuration.

• Longueur entre brides : série courte DIN 3352 / F4.

• Fermeture : sens horaire.

• Essais selon EN 1074-2, conformément à la fiche fournisseur.

Diamètres disponibles

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350 et DN400.

Applications

Isolement des réseaux d’adduction d’eau, stations de pompage, irrigation, traitement de l’eau et réseaux incendie, selon les exigences de l’installation.

Informations de sélection

Vérifier le diamètre, le perçage des brides et l’alimentation électrique avant commande. La commande manuelle de secours, les équipements de l’actionneur et les certifications sanitaires sont à confirmer sur la configuration livrée.

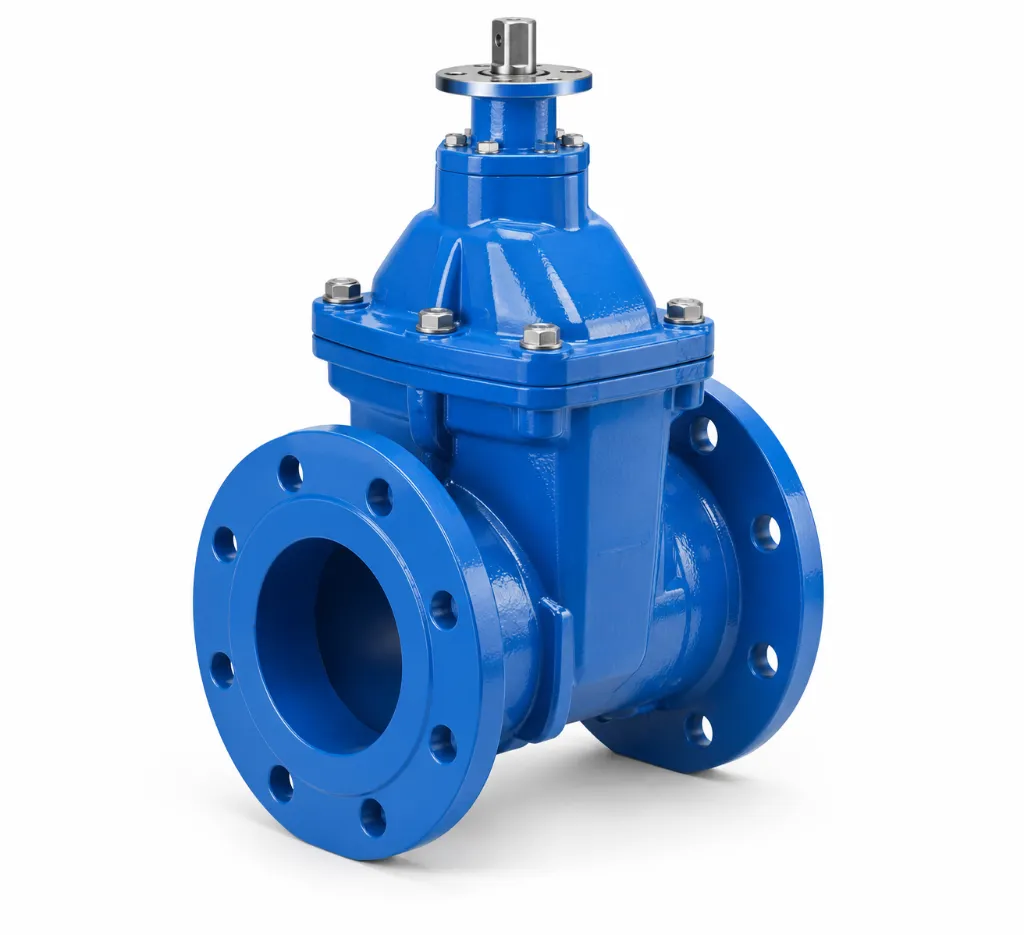

Image non contractuelle.
