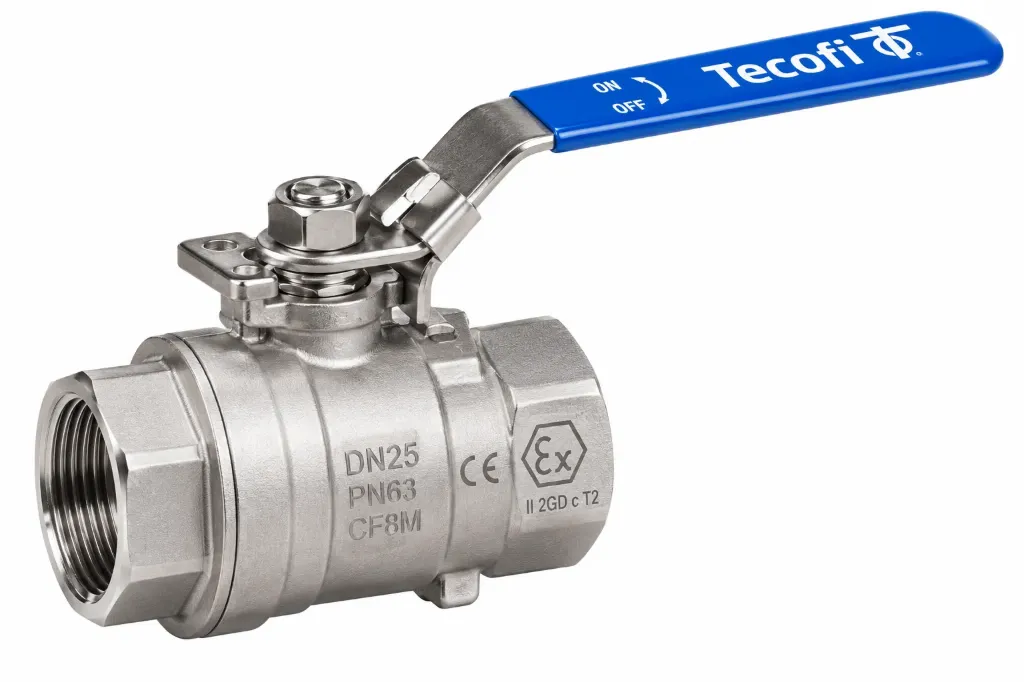

VANNE À BOISSEAU SPHÉRIQUE INOX 316 – 2 PIÈCES – PASSAGE INTÉGRAL – F/F BSP – ATEX
DESCRIPTION DU PRODUIT
La vanne à boisseau sphérique TECOFI BSM6179-02PV est un équipement de robinetterie industrielle conçu pour assurer l'ouverture et la fermeture manuelles d'un circuit de fluide compatible.
Sa construction en acier inoxydable, son passage intégral et sa commande quart de tour permettent une utilisation pratique dans les installations industrielles nécessitant une robinetterie robuste et résistante à la corrosion.
La vanne est équipée d'un corps en acier inoxydable ASTM A351 CF8M, d'une sphère en inox AISI 316 et d'une poignée de manœuvre cadenassable.
CARACTÉRISTIQUES TECHNIQUES
• Fabricant : TECOFI
• Série : BSM6179-02PV
• Type : vanne à boisseau sphérique
• Construction : 2 pièces
• Corps : acier inoxydable ASTM A351 CF8M
• Sphère : acier inoxydable AISI 316
• Axe : acier inoxydable AISI 316
• Sièges : PTFE renforcé à 15 % de fibres de verre
• Étanchéité de tige : PTFE / FKM
• Passage : intégral
• Raccordement : femelle / femelle BSP
• Commande : manuelle, quart de tour
• Poignée : levier cadenassable
• Platine de fixation : ISO 5211
• Marquage ATEX : II 2 GD c T2, selon documentation fabricant
• Température de service indiquée : -25 °C à +180 °C
• Pression maximale : suivant diamètre et conditions de service, conformément à la documentation fabricant
DIMENSIONS DISPONIBLES
DN15 – 1/2"
DN20 – 3/4"
DN25 – 1"
DN32 – 1"1/4
DN40 – 1"1/2
DN50 – 2"
DN65 – 2"1/2
DN80 – 3"
DN100 – 4"
AVANTAGES
• Construction robuste en acier inoxydable.
• Bonne résistance à la corrosion.
• Passage intégral limitant les pertes de charge.
• Manœuvre rapide par rotation de 90°.
• Poignée cadenassable pour sécuriser la position de la vanne.
• Étanchéité par sièges en PTFE renforcé.
• Raccordement femelle BSP.
• Platine ISO 5211 facilitant l'adaptation éventuelle d'un actionneur compatible.
• Plusieurs diamètres disponibles.
DOMAINES D'APPLICATION
• Réseaux de fluides industriels compatibles.
• Installations de distribution d'eau industrielle.
• Circuits d'huile compatibles avec les matériaux constitutifs.
• Installations de robinetterie dans les industries chimiques et pétrochimiques.
• Réseaux industriels nécessitant une vanne d'isolement à commande manuelle.
IMPORTANT — COMPATIBILITÉ DES FLUIDES
La compatibilité de cette vanne avec le butane, le propane, le GPL ou tout autre gaz combustible doit être confirmée par écrit par le fabricant pour les conditions de service envisagées.
Le marquage ATEX ne constitue pas, à lui seul, une validation de l'aptitude de la vanne au transport de gaz combustible.
Cette vanne ne doit pas être considérée comme adaptée à l'oxygène ou à l'acétylène sans validation spécifique du fabricant.
CONSEILS DE SÉLECTION
Avant toute commande, vérifier :
• Le diamètre nominal requis.
• Le type et les dimensions des raccordements.
• La nature du fluide transporté.
• La pression et la température de service.
• Les exigences réglementaires applicables à l'installation.
FOURNITURE AZ-INDUSTRIE
Produit proposé par AZ-INDUSTRIE, enseigne de Factory Supplies & Logistics (FSL), spécialisée dans la distribution de fournitures et d'équipements industriels.
Disponibilité et délai de livraison : sur consultation.
