Le kit contact fin de course mécanique est conçu pour assurer la détection et le retour d’information de position des vannes à guillotine. Il permet de signaler électriquement que la vanne a atteint sa position OUVERTE, FERMÉE, ou les deux positions lorsque l’installation est équipée de deux contacts.
Le système utilise un contact électromécanique à commande mécanique, associé à un support de montage permettant son installation sur la vanne. Il constitue une solution simple et robuste pour transmettre l’état de la vanne vers un automate, un coffret de commande ou un système de supervision.

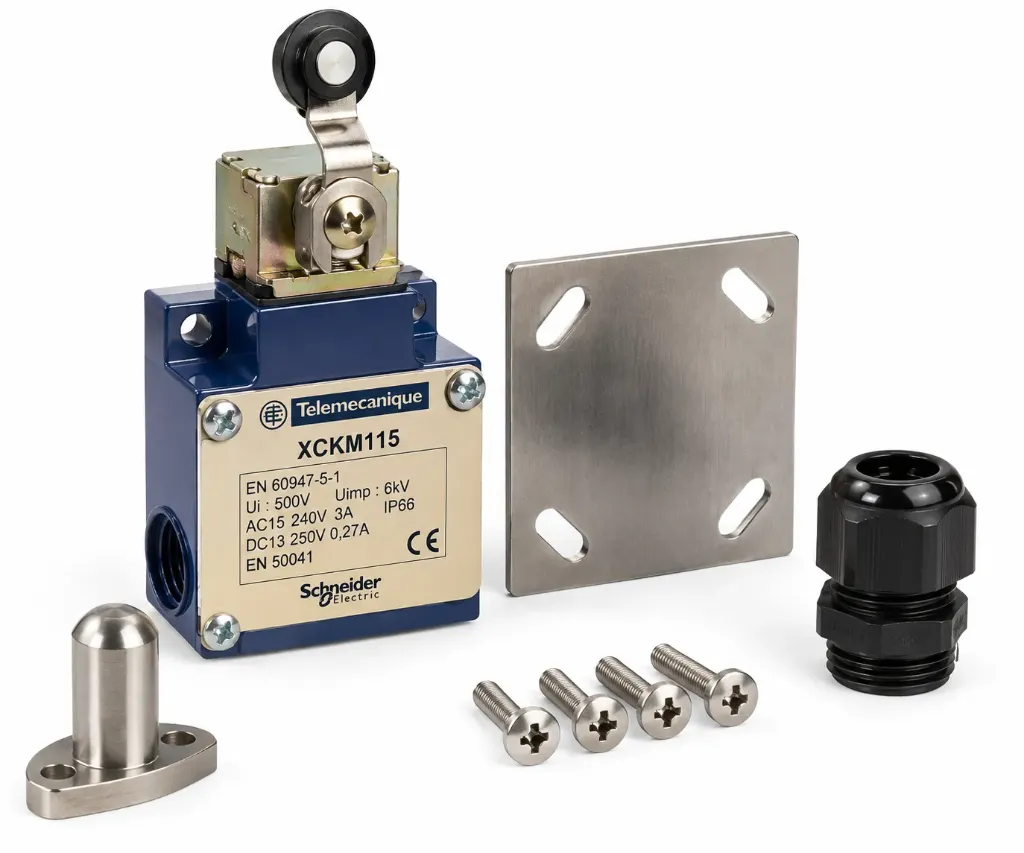

Composition du kit
-
1 contact fin de course électromécanique
-
1 connecteur
-
1 plaque support inox
-
Vis de fixation
-
1 indicateur de position inox
Pour une configuration OUVERT + FERMÉ, deux contacts sont utilisés afin d’obtenir les deux informations de position.
Caractéristiques principales
-
Technologie : contact mécanique
-
Fonction : détection de position de vanne
-
Configurations : 1 contact OUVERT / 1 contact FERMÉ / 2 contacts OUVERT + FERMÉ
-
Tension d’isolement Ui : 500 V
-
Tension de tenue aux chocs Uimp : 6 kV
-
Pouvoir de coupure AC-15 : 240 V - 3 A
-
Pouvoir de coupure DC-13 : 250 V - 0,27 A
-
Indice de protection : IP66
-
Support : acier inoxydable
-
Indicateur de position : inox
-
Montage : destiné aux vannes à guillotine
Gamme
Le kit est proposé suivant le DN de la vanne et la configuration de retour de position souhaitée, avec des solutions documentées de DN50 jusqu’aux grands diamètres.
Applications
Vannes à guillotine utilisées dans les réseaux d’eau et d’eaux usées, mines et carrières, industries chimiques, traitement des minerais, énergie et installations industrielles nécessitant un retour électrique fiable de la position de la vanne.
Important : sélectionner la référence en fonction du DN et du nombre de positions à surveiller. Les exigences particulières de zone dangereuse ou de certification ATEX doivent être vérifiées séparément.
