JOINT DE DÉMONTAGE À BRIDES – FONTE DUCTILE – JOINT EPDM – AVEC TIRANTS

JOINT DE DÉMONTAGE À BRIDES – FONTE DUCTILE – JOINT EPDM – AVEC TIRANTS

Le joint de démontage à brides facilite le montage et le démontage des vannes de sectionnement entre deux éléments fixes de canalisation. Sa longueur ajustable permet d’adapter le montage et de faciliter les opérations de maintenance.

Il associe un corps en fonte ductile, une étanchéité EPDM et un ensemble de tirants inclus, avec bouchons de protection.

CARACTÉRISTIQUES TECHNIQUES

• Corps : fonte ductile EN-GJS-500-7 (GGG50).

• Joint d’étanchéité : EPDM.

• Raccordement : à brides.

• Pression nominale : PN10 ou PN16 selon la variante.

• Tirants : acier classe 4.8 avec revêtement GEOMET 500®.

• Protection : bouchon sur chaque tirant.

• Température de service : +4 °C à +110 °C.

• Longueur ajustable.

• Résistance à l’ambiance marine annoncée par le fabricant.

DIMENSIONS DISPONIBLES

PN16 uniquement : DN50, DN65, DN80, DN100, DN125 et DN150.

PN10 et PN16 : DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1400, DN1500, DN1600, DN1800 et DN2000.

La gamme comprend 42 variantes : 18 en PN10 et 24 en PN16. Pour DN50 à DN150, le catalogue fabricant renvoie vers la version PN16.

RÉFÉRENCES AZ INDUSTRIE

• JDFD10-xxxx : version PN10.

• JDFD16-xxxx : version PN16.

Le diamètre est indiqué sur quatre chiffres. Exemple : JDFD16-0125 pour DN125 PN16.

APPLICATIONS ET AVANTAGES

Adapté au montage de robinetterie entre tronçons fixes de canalisation, ce joint facilite la dépose des équipements grâce à son réglage en longueur. Les tirants inclus simplifient l’assemblage.

PRÉCAUTIONS

Sélectionner le diamètre et la pression nominale adaptés à l’installation. Vérifier le perçage des brides, l’encombrement et la course de réglage avant commande.

Pour une utilisation en eau potable, vérifier l’agrément de la référence retenue.

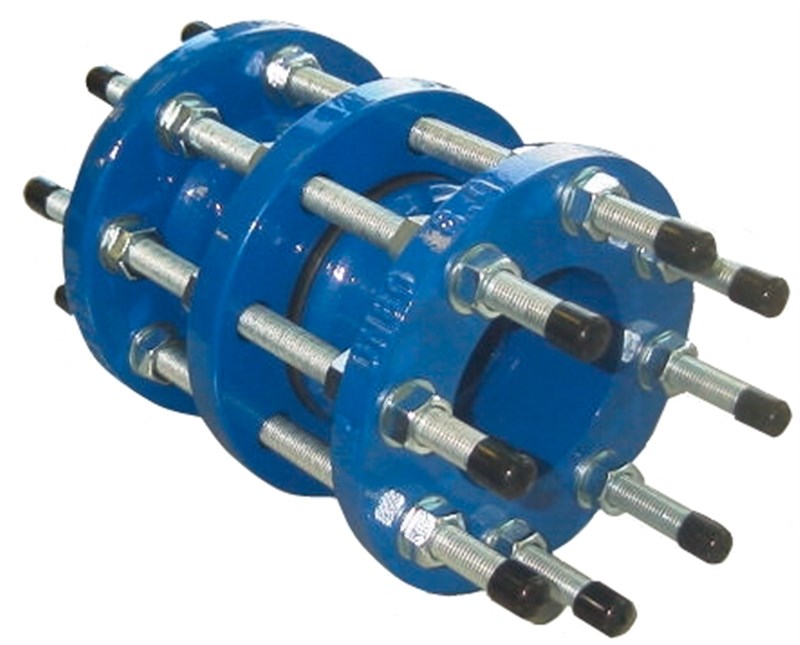

Image non contractuelle. Le visuel représente un exemple DN250 PN16.
