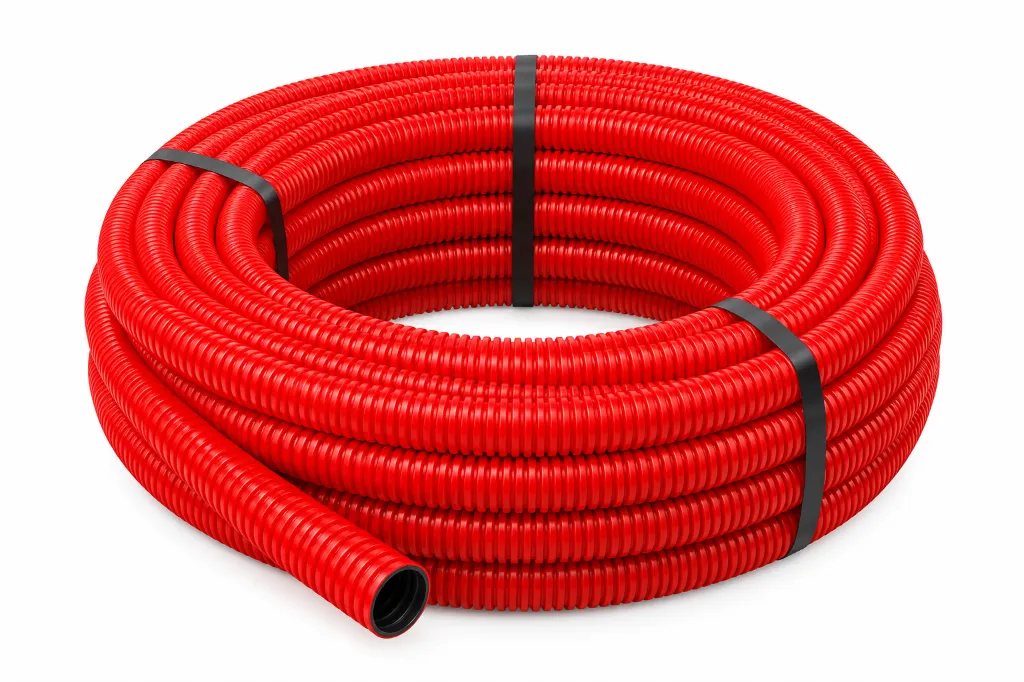

La GAINE TPC ANNELÉE EN POLYOLÉFINE – INTÉRIEUR LISSE est un conduit flexible destiné à la protection mécanique des câbles et réseaux électriques en installation souterraine.
Fabriquée en polyoléfine, elle présente une structure à double paroi associant :
-
Une paroi extérieure annelée, offrant une bonne résistance aux contraintes mécaniques et facilitant la flexibilité du conduit.
-
Une paroi intérieure lisse, permettant le passage et le tirage des câbles tout en limitant les frottements.
Conçue pour les installations enterrées, cette gaine constitue une solution de protection pour les réseaux électriques, les infrastructures techniques et les travaux de génie civil.
La gamme proposée par AZ-INDUSTRIE comprend plusieurs diamètres, de 40 à 110 mm, disponibles en couronnes de 25 ou 50 mètres selon les références.

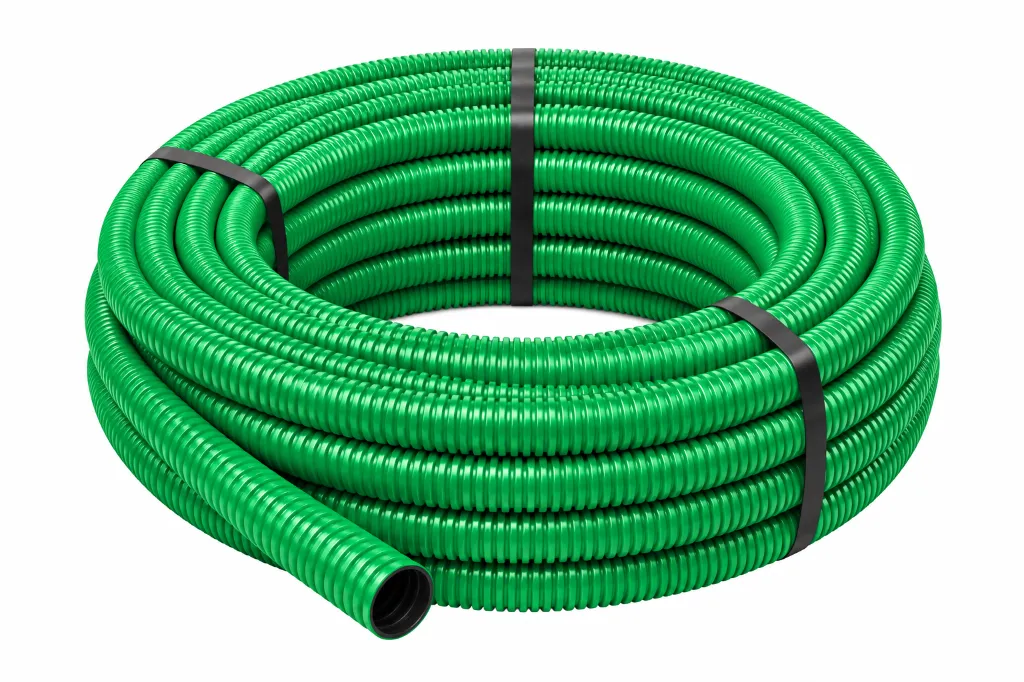

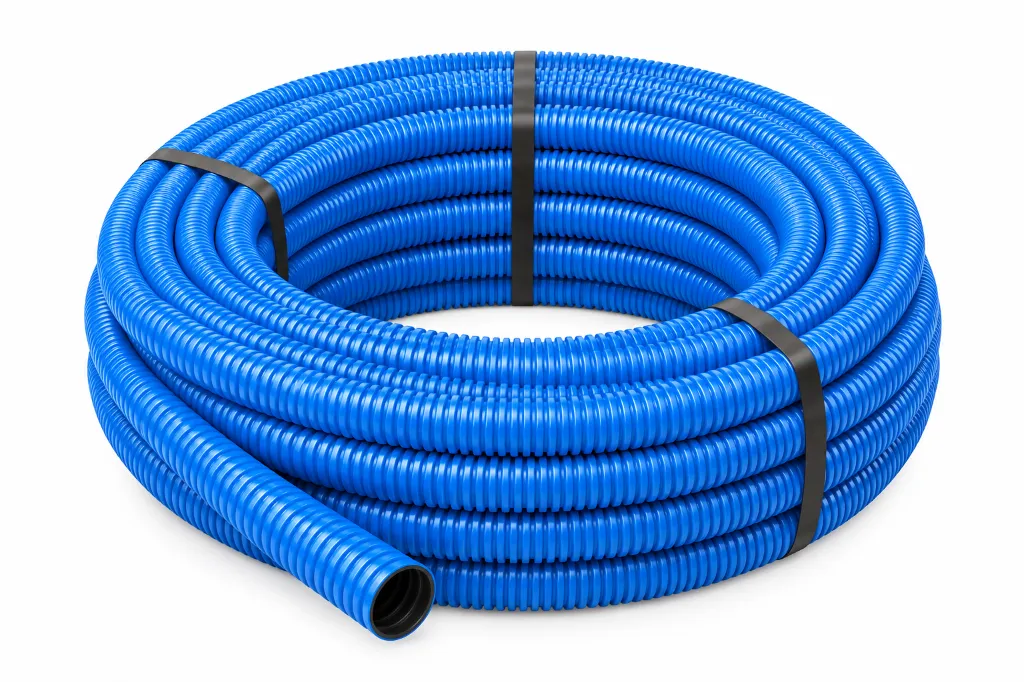

Les gaines sont proposées en trois couleurs : rouge, bleu et vert, suivant les disponibilités du catalogue.
2. CARACTÉRISTIQUES TECHNIQUES
| Caractéristique | Spécification |
|---|
| Type de produit | Gaine TPC annelée |
| Matière | Polyoléfine |
| Structure extérieure | Annelée |
| Structure intérieure | Lisse |
| Diamètres extérieurs | 40 à 110 mm |
| Diamètres intérieurs | 30 à 82 mm |
| Couleurs disponibles | Rouge, Bleu, Vert |
| Conditionnement | Couronnes de 25 ou 50 mètres |
| Installation | Souterraine |
| Fonction principale | Protection mécanique des câbles et conduits |
| Norme indiquée au catalogue | NF EN 61386-24 |
| Référence mère AZ | GTPC |
3. DIMENSIONS ET RÉFÉRENCES DISPONIBLES
| Référence AZ-INDUSTRIE | Ø extérieur | Ø intérieur | Longueur | Couleur |
|---|
| GTPCR-0040-050 | 40 mm | 30 mm | 50 m | Rouge |
| GTPCR-0050-050 | 50 mm | 37 mm | 50 m | Rouge |
| GTPCR-0063-050 | 63 mm | 47 mm | 50 m | Rouge |
| GTPCR-0075-025 | 75 mm | 56 mm | 25 m | Rouge |
| GTPCR-0075-050 | 75 mm | 56 mm | 50 m | Rouge |
| GTPCR-0090-025 | 90 mm | 67 mm | 25 m | Rouge |
| GTPCR-0090-050 | 90 mm | 67 mm | 50 m | Rouge |
| GTPCR-0110-025 | 110 mm | 82 mm | 25 m | Rouge |
| GTPCB-0040-050 | 40 mm | 30 mm | 50 m | Bleu |
| GTPCB-0050-050 | 50 mm | 37 mm | 50 m | Bleu |
| GTPCB-0063-050 | 63 mm | 47 mm | 50 m | Bleu |
| GTPCV-0040-050 | 40 mm | 30 mm | 50 m | Vert |
Dimensions exprimées en millimètres. Longueurs exprimées en mètres linéaires.
4. AVANTAGES DU PRODUIT
✅ Protection mécanique : la structure annelée contribue à protéger les câbles contre les sollicitations extérieures.
✅ Facilité de tirage : la paroi intérieure lisse réduit les frottements lors du passage des câbles.
✅ Flexibilité : la conception annelée facilite la mise en place du conduit selon le tracé de l'installation.
✅ Adaptation aux réseaux enterrés : conçue pour les applications souterraines conformément à sa destination catalogue.
✅ Plusieurs dimensions : gamme de diamètres extérieurs allant de 40 à 110 mm.
✅ Conditionnement pratique : couronnes de 25 ou 50 mètres selon la variante.
5. DOMAINES D'APPLICATION
Les gaines TPC annelées sont principalement destinées aux applications suivantes :
-
Protection des câbles électriques enterrés.
-
Réseaux de distribution électrique.
-
Travaux publics et génie civil.
-
Installations électriques industrielles.
-
Protection des conduits techniques compatibles.
-
Réseaux d'infrastructures souterraines.
Important : pour toute utilisation autre que la protection des câbles électriques, notamment comme fourreau de tuyauterie métallique transportant du gaz, la compatibilité technique et la conformité réglementaire doivent être vérifiées avant installation.
6. CONSEILS DE SÉLECTION
Pour sélectionner la gaine adaptée à votre installation, il convient de prendre en compte :
Le diamètre intérieur utile : celui-ci doit permettre le passage du câble ou du conduit à protéger, avec un jeu suffisant.
Le diamètre extérieur : il détermine l'encombrement de la gaine dans la tranchée ou le cheminement prévu.
La longueur : sélectionner une couronne de 25 ou 50 mètres selon les variantes disponibles.
La couleur : respecter les conventions de repérage applicables aux différents réseaux.
Les conditions de pose : vérifier les prescriptions techniques applicables à l'installation.
7. CONDITIONNEMENT ET COMMERCIALISATION
Unité de vente AZ-INDUSTRIE : COURONNE
Les prix affichés correspondent à une couronne complète, dont la longueur est précisée dans la variante sélectionnée.
Les diamètres, couleurs et longueurs disponibles dépendent des références du catalogue.
Pour toute demande particulière ou commande en quantité, contactez notre service commercial.
