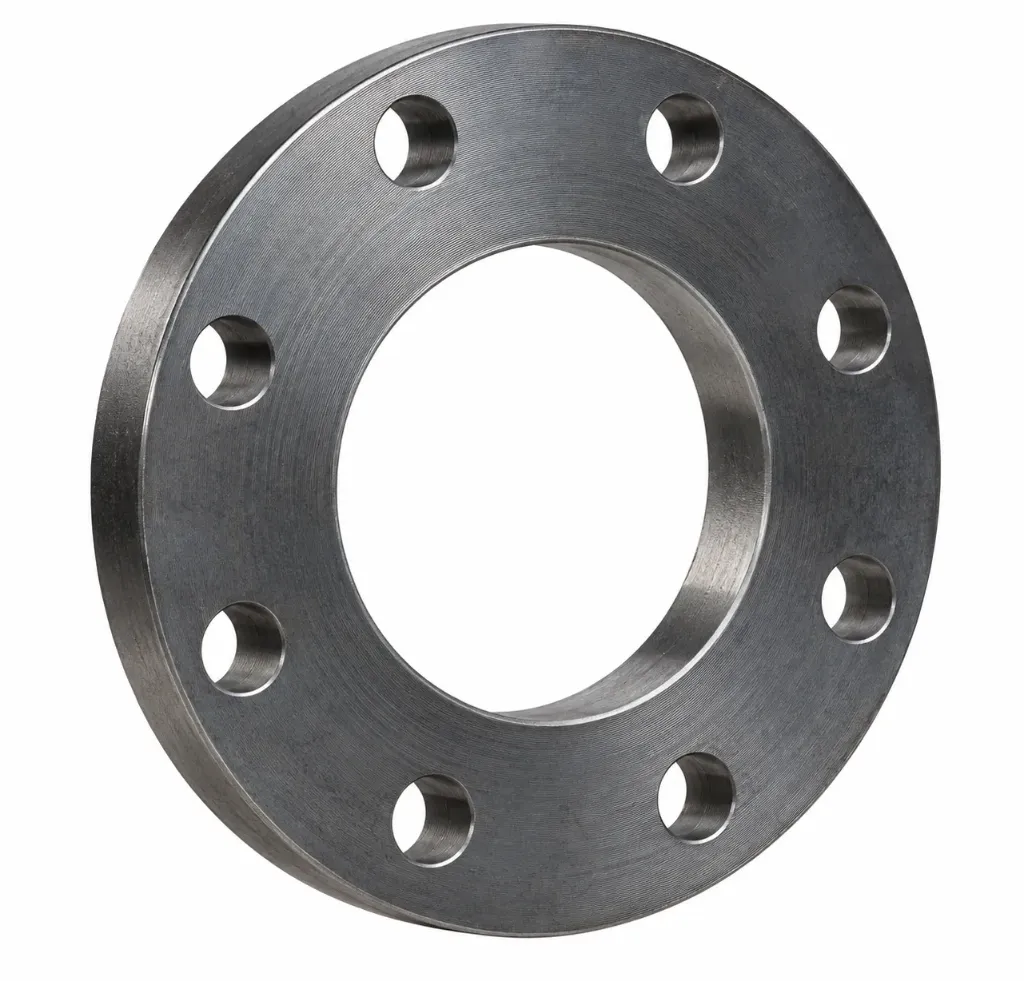

BRIDE PLATE EN ACIER FORGÉ – PN10/16 – EN 1092-1

BRIDE PLATE EN ACIER FORGÉ – PN10/16 – EN 1092-1

La bride plate en acier forgé PN10/16 est destinée au raccordement démontable de tuyauteries, vannes, filtres, compensateurs et autres équipements à brides dans les installations industrielles et réseaux de fluides.

Fabriquée en acier forgé, elle offre une construction robuste adaptée aux assemblages nécessitant fiabilité mécanique et facilité de maintenance. Son exécution est conforme à la norme EN 1092-1.

Elle constitue notamment une solution de contre-bride pour le montage d'équipements industriels à brides compatibles, avec interposition d'un joint d'étanchéité et utilisation d'une boulonnerie appropriée.

Caractéristiques principales :

• Type : bride plate
• Matière : acier forgé
• Norme : EN 1092-1
• Pressions nominales : PN10 / PN16 selon DN
• Montage : assemblage boulonné
• Utilisation avec joint d'étanchéité adapté
• Gamme documentée : DN15 à DN400

Gamme disponible

Pour la gamme documentée par le fournisseur, les classes de pression évoluent avec le diamètre :

DN15 à DN40 : perçages annoncés PN10/16/25/40

DN50 à DN150 : PN10/16

DN200 à DN400 : versions PN10 et PN16 distinctes

Applications

Convient notamment aux réseaux d'eau et d'assainissement, installations de pompage, réseaux de fluides industriels et assemblages de robinetterie industrielle.

Conseil de montage : sélectionner le joint, la boulonnerie et les rondelles en fonction du DN, de la classe de pression, des brides assemblées, du fluide et des conditions de service.

Important pour Odoo

Tu avais raison : la correction devra intervenir dans les valeurs d'attribut. Nous ne pouvons plus avoir simplement DN15 → DN500 sous une désignation universelle PN10/16.

Et surtout, je ne conserverais pas DN450 et DN500 dans cette famille sur la seule base de cette documentation : la source BR5200 fournie ne documente que DN15 à DN400.

Notre prochaine opération devrait donc être de nettoyer l'attribut Odoo et les variantes BPA1016 avant de passer au joint.
