Dimensions disponibles
• 3/4 – 24"/DN20 – DN600
Matériau de tube
• Acier au carbone
Pression de service maximale
• Les pressions nominales pour les raccords standard Victaulic sont conformes aux valeurs nominales des colliers Style 77N Victaulic
Application

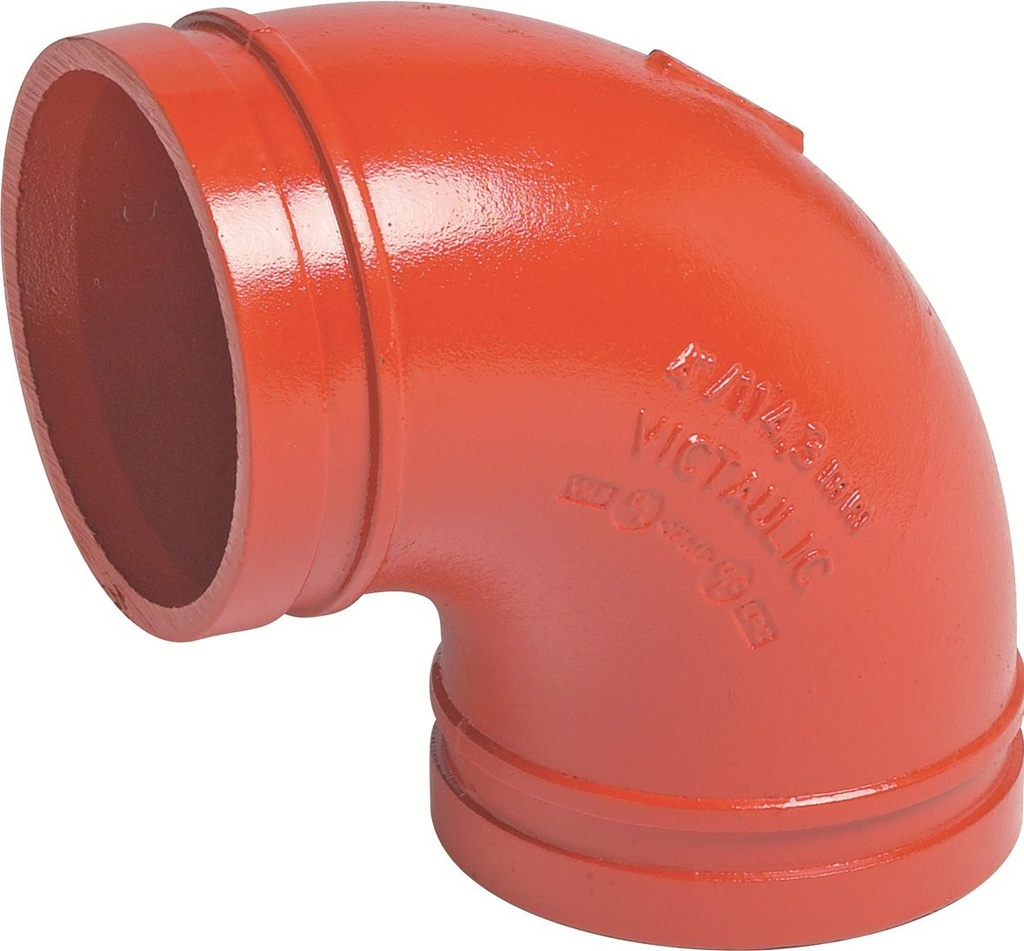

• Raccord de tubes, changement d’orientation d’une installation et compatible avec divers diamètres ou composants. • Munis de rainures OGS (Original Groove System) Victaulic.
• Exclusivement destinés à être utilisés avec des colliers, vannes, accessoires et tubes dont les extrémités sont rainurées selon le profil Victaulic OGS REMARQUES
• Pour les systèmes à rainurage par moletage pour les tubes en acier au carbone de 14"/DN350 et plus, Victaulic propose les raccords pour le système AGS (Advanced Groove System). Pour plus d’informations, se reporter à la publication 20.05.
• Ces raccords ne sont pas prévus pour être utilisés avec des colliers Victaulic à extrémités lisses. Conçus pour être utilisés uniquement avec des systèmes de tuyauterie rainurée. Pour raccorder les vannes papillon sans bride ou à collerette directement à des raccords Victaulic avec des adaptateurs de bride Style 741 ou Style 743, vérifier les dimensions de dégagement du disque par rapport au DI du raccord.
